商用車平臺化和模塊化已經成為中國商用車行業未來發展的主旋律，作者對商用車平臺化和模塊化的價值進行了深入研究，并且到戴姆勒進行實地調研，研究戴姆勒的平臺化和模塊化技術要點。同時對中國商用車企業平臺化和模塊化的差距進行分析，提出改進的建議。

商用車平臺化和模塊化的意義

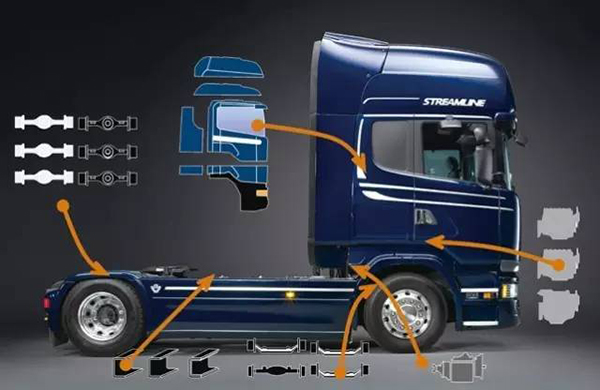

汽車領域平臺化和模塊化概念是由斯堪尼亞最早提出，其目的是降低零部件的數量和管理成本，以滿足更多車型的個性化需求。汽車設計和生產可以像樂高玩具一樣，通過有限的零部件和標準接口，組合成各式各樣的車型。目前全球汽車領域平臺化和模塊化方面有兩個標桿：乘用車領域為大眾，商用車領域為戴姆勒。作者曾經去大眾調研的時候，大眾所有的轉向盤都有模塊化開發，基本尺寸、形狀、駕駛員氣囊模塊接口等都是一致的，再根據各個車型的需求進行個性化開發，主要區別是電子按鍵、外包皮紋。當問起價格讓作者驚訝，一個轉向盤基礎模塊（鎂鋁合金骨架、外注塑、無電子按鍵）僅為58元，而同類車型都在70~90元。由于大眾采用模塊化之后，全球幾百萬輛車都使用同一款轉向盤模塊，其采購成本可以下降20%以上。

戴姆勒有全球開發體系和供應商體系，在全球生產的車型當中共用很多模塊，采用全球供貨方式，可以確保零部件的品質一致性，同時大幅降低生產成本和平攤研發成本。五年前中國自主品牌企業都沒有重視平臺化和模塊化，基本上是產品一個平臺一個系列，所有零部件全新開模，導致供應商管理量巨大、開發成本嚴重偏高，研發成本和模具成本無法分攤。以轉向盤為例，某款車型居然匹配了兩個廠家、八款轉向盤，單款轉向盤由于生產量少，其研發成本、模具成本無法合理分攤，導致成本嚴重偏高，采購價格75元，相比大眾要貴30%。隨著中國自主品牌企業日益重視平臺化和模塊化，車型開發之前就做平臺化和模塊化的整體規劃，將之前的車型進行資源整合，充分降低整車的成本。

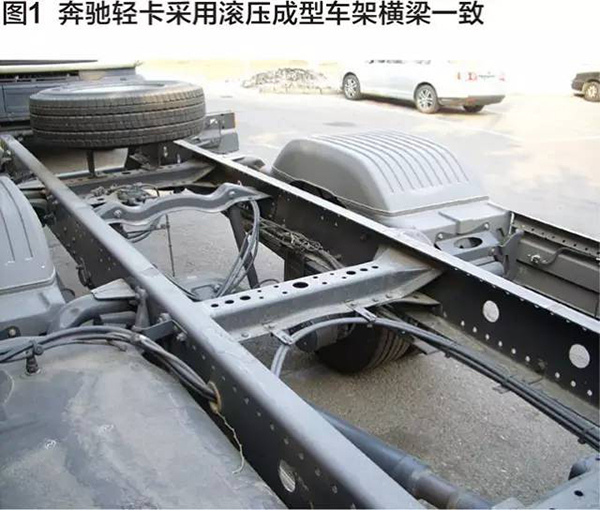

由于商用車是多品種小批量的產品，相對于乘用車而言商用車單款車型的產品偏低，更需要開發大量的平臺化和模塊化工作。早在2006年作者對奔馳某款輕卡進行研究，車架安裝孔的管理方式是“部件嚴格服從于車架、車架統一管理”，安裝孔大小、間距完全一致，所有安裝部件安裝位置全部利用現有的孔位。車架生產采用連續沖孔和滾壓成型方法，生產效率遠遠高于車架沖壓成型，因此整體成本大幅降低�？ㄜ囓嚰馨惭b孔直徑全部為16mm，安裝孔距離邊緣的最小距離為40mm，所有安裝孔之間最小距離為50mm，安裝孔上下兩排，中間為減重孔；氣罐支架、電瓶支架、油箱支架、側護板支架都完全相同；除后減振器安裝橫梁外所有的中段橫梁完全相同，零部件模塊化程度非常高。

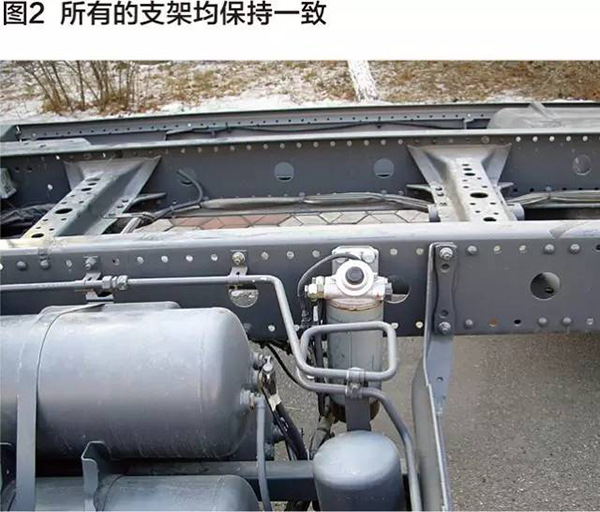

通過對奔馳某款輕卡零部件進行統計，并且與國內某款輕卡進行對標，發現奔馳輕卡零部件總數據量少15%，單個零部件重復使用率很高，例如6根橫梁完全一致，12個支架完全一致。而國內某款輕卡，油箱支架、電瓶支架、氣罐支架、擋泥板支架等等，每個支架都不一樣，典型的“各管一攤”設計理念。假設兩款車型具備相同的性能和品質，相比之下奔馳輕卡從模具成本、研發成本、管理成本、生產成本、維修成本都會降低20%。我們相信未來商用車的平臺化和模塊化將成為研發和制造主導，如果不做平臺化和模塊化必然會導致產品競爭力下降，導致汽車企業在激烈的市場競爭當中淘汰。

戴姆勒平臺化和模塊化的研究

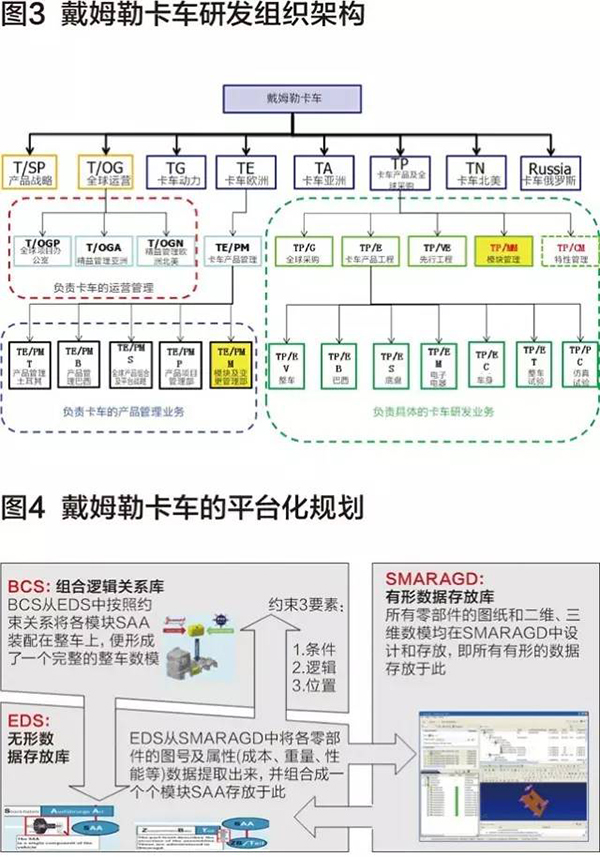

作者對戴姆勒平臺化和模塊化進行了深入的研究，目前戴姆勒已經把平臺化和模塊化放在了戰略的高度，進行上層架構的搭建，所有的組織模式、管理模式都充分考慮產品平臺化和模塊化。以管理方式為例：戴姆勒卡車在組織架構上采用全球運營方式，產品戰略充分考慮全球各個市場的需求；卡車歐洲部門主要做卡車產品的管理，其中設立了模塊及變更管理部；卡車品牌及全球采購，設立了模塊管理。戴姆勒卡車的平臺化和模塊化已經貫穿了產品管理、研發、采購、生產、全球運營整個流程。戴姆勒產品平臺是由CBM（Chassis BomModule）定義出來的，體現了劃分車型的6個要素的特征，體現了5個重要要素（車型用途、功能、驅動、懸架及總重）。根據CBM，規劃出該平臺下各根車型所需的ABM（Aggregate Bom Module ）和VCM（Vehicle Configuration Module ）。

根據各根車型下的模塊規劃，將模塊分為兩類，一類為借用模塊，該類模塊為已有資源，可以直接借用；另一類為新模塊，需重新開發，針對此類新模塊列出開發計劃進行控制，即為整車的開發計劃。根據對待開發產品的市場定位及公司總體戰略規劃，制定出整車產品的特性目標，特性目標分為三類：第一，領先的特性BM（Benchmark）；第二，占市場前三名的特性TT（Top Three）；第三，與標桿相當的特性CL（Competitor Level）。針對此三類特性分別制定出相應的目標，然后再將整車特性分解至各模塊，形成模塊的特性目標。

在產品模塊化開發和管理方面，戴姆勒分為整車概念和模塊概念，整車概念產生整車平臺，然后分解成4大系統和12支模塊團隊，每個模塊團隊的經理擁有非常大的開發權，可以調配所有的開發資源。模塊概念包括了基礎模塊和定制模塊。戴姆勒模塊與整車之間通過BCS、EDS和SMARAGD三個軟件平臺之間的交互緊密結合在一起。在SMARAGD中將所有零部件及圖紙創建出來，EDS從中將各零部件提取出來形成模塊SAA，最后BCS按照邏輯關系將各模塊裝配在整車上，便形成了完整的整車數模。各模塊之間的組合邏輯是通過BCS系統來控制的，EDS系統儲存零部件、圖紙及組成的模塊，BCS控制各模塊之間組合的邏輯關系并根據點單代碼生成整車BOM。在開發過程當中整合全球的開發資源，通過強大的BOM系統，能夠進行零部件資源的整合和合理利用，降低整個采購體系的供應商數量和零部件數量，則可以降低40%的管理成本。

未來商用車市場是個性化市場，客戶根據自己的實際使用需求，向經銷商提交訂單，廠家根據訂單組織快速生產和交付。經過大量研究論證，商用車產品的個性化前提是平臺化和模塊化，因為個性化產品沒有驗證這個環節，必須是設計和生產一次到位。這些驗證工作早在前期通過CAE仿真分析進行驗證，在平臺化產品當中對基礎型進行實際道路和試驗場道路驗證，其它個性化配置再進行針對性的CAE仿真分析即可。戴姆勒商用車的個性化配置都做了標準接口。在設計過程當中通過強大的BOM系統和接口預先設定，只需要將基礎平臺、主模塊、個性化模塊全部輸入，自動生成一款車全套的數模。一個基礎平臺可以衍生出上千個子產品，以滿足客戶個性化的需求。

中國商用車平臺化模塊化的管理建議
目前中國商用車企業的平臺化和模塊化意識不斷提升，但是目前的發展水平卻參差不齊。作者在2016年北京車展當中對所有重卡進行了詳細查看和拍照，以下兩個案例來作一對比。判斷一款車型平臺化和模塊化高低水平，主要看車架和相關部件的連接是否為標準孔位。因為卡車所有的零部件和系統總成，都要通過安裝孔和螺栓固定到車架上去。假設一旦零部件做了更改，車架是否需要重新打孔，如重新打孔，則必須要修改原來的圖紙和數據，則平臺化和模塊化無從談起。

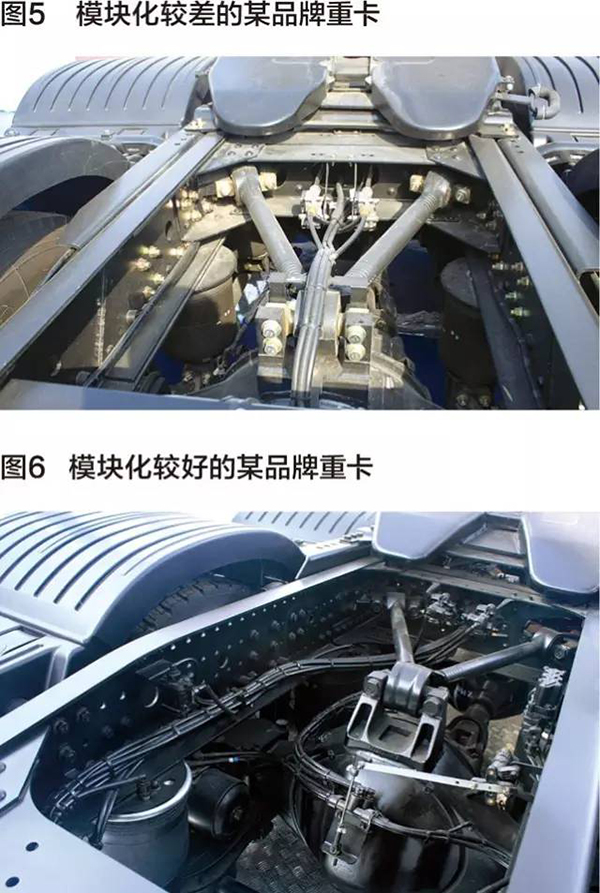

圖5為模塊化較差的某品牌重卡，作者認為車架上沒有標準孔位，甚至所使用的螺栓直徑不統一，根據零部件的位置在車架上打孔。根據以上研究證明在設計前期總布置的時候，沒有充分考慮到未來改型、更換零部件的應對措施，更沒有考慮到平臺化和模塊化。

目前的中國卡車市場發展速度非常快，為“五年一款全新車型、每年一款年度車型”。如果不做平臺化和模塊化則根本無法趕上這個市場發展速度；相比圖6，本款重卡車架上采用標準孔矩陣排列，所有零部件都采用標準的孔位和螺栓，在總布置方面非常簡潔。假設未來車輛改型升級，則無需改動整個車架的孔位，能夠實現多種車型共用一款車架。并且可以根據客戶的實際需求，做大量的個性化改裝工作，從而衍生出更多的車型。作者認為，商用車的平臺化和模塊化不是技術，而是管理，更是先進的開發理念，必須企業高層領導把平臺化和模塊化放到戰略位置，在開發當中企業頂層設計，必須要打破現有的產品開發模式。

目前中國商用車的平臺化和模塊化剛剛起步，需要很長時間的積累，需要做大量的改革，很多改革甚至是陣痛式改革。例如采購系統必須改革，然而很多企業的采購體系牽扯到很多人的利益，必然要有很大的阻力。未來商用車企業和供應商必須是戰略合作，同一個部件或者系統，只要兩家供應商即可。平臺化和模塊化實施之后，單件的供貨量會急劇增大，必然會降低生產成本和分攤研發成本。撥開云霧，冷靜下來思考平臺化和模塊化對中國商用車行業的推動作用，作者談一下自己的深刻體會。

第一，要高度重視平臺化和模塊化的商用車企業的影響。中國商用車企業要花費大量的人力和物力去研究和規劃，同時以研發龍頭、以采購和制造為抓手，一點一點把平臺化和模塊化的理念落實到產品中去；

第二，平臺化和模塊化的背后，是強大的IT管理系統，其中超級BOM是核心，能夠把零部件之間的關系描述出來，在裝配模型的時候直接定位，實現快速開發。未來商用車市場是個性化市場，只要客戶超過500輛就可以為個性化客戶去設計開發生產；

第三，平臺化和模塊化是對傳統的開發、采購、生產體系的改革，需要動很多人的利益，所以企業老總必須高瞻遠矚、逐步實施，雖然前期推動難度大，但是一旦全面鋪開，將對整個企業的核心競爭力有非常大的提升。
