隨著我國對排放標準的不斷提高和能源配置的合理使用，NG車可謂前途一片光明！各大主機廠逐漸成熟的NG發動機技術也為NG發動機的推廣應用提供了技術保障。尤其是LNG發動機在卡客車的有效利用，讓LNG發動機不斷進入市場。從今日開始，小編將結合LNG發動機的構造特點與具體車型的匹配，說一說LNG發動機的合理使用與幾種故障分析。本期先從LNG發動機工作原理及構造特點開始。

天然氣主要存在于油田和天然氣田中，主要成分是烷烴，其中甲烷占絕大多數，沸點-161.5℃，在20MPa壓縮儲存為壓縮天然氣（CNG），在-162℃以下隔熱狀態呈液態保存為液化天然氣（LNG）。天然氣在燃燒過程中產生的能影響人類呼吸系統健康的物質極少，燃燒后無廢渣、廢水產生，具有使用安全、熱值高、潔凈等優勢。

LNG發動機燃料供給系的主要部件及其功用
一、儲液罐
天然氣以液態形式儲存于低溫低壓的儲罐內，其內部溫度低于-162℃，氣瓶充滿氣的公稱工作壓力為1.6MPa，使用時氣瓶最小壓力不能低于0.65MPa，否則會引起發動機供氣不足，動力性下降并且導致催化轉化器燒結。儲罐采取雙層真空絕熱結構，儲罐由內膽、外殼、內夾層絕熱件和閥件艙等組成。

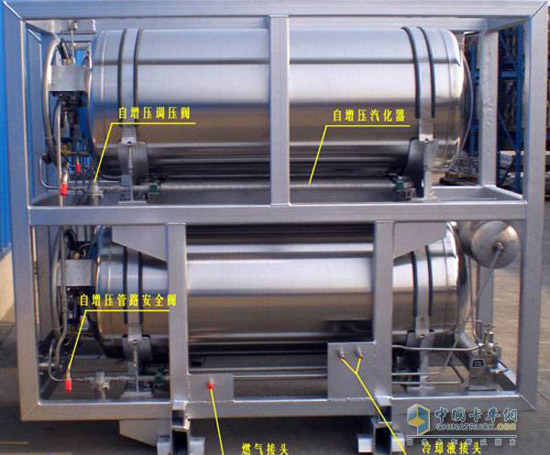

LNG氣瓶

內膽用于盛裝燃料，外殼支撐整個罐體，并保護內膽，他在內膽間構成了密閉的真空空間，兩殼夾層間填充了具有隔熱性能的玻璃棉和鋁箔材料。閥件艙布置在儲罐的一端，包括儲液閥、安全閥、手動放空閥、壓力調節器、壓力表和液位顯示器等。駕駛室儀表板設置有氣量指示和漏氣報警裝置。

二、汽化器
LNG需要經汽化器升溫膨脹后汽化成氣態天然氣，才能供給發動機燃燒，LNG在汽化過程中會吸收較多的熱量，汽化器利用發動機冷卻液提供熱量，促使低溫液態的天然氣變成氣態的天然氣。氣態天然氣的溫度高低取決于冷卻液的溫度和流量，實際工作過程中，進入發動機的可燃混合氣的溫度要求比較寬松，而發動機冷卻液的正常溫度一般為60-85℃。

三、低壓電磁閥
低壓電磁閥安裝在電控調壓器天然氣入口處，控制天然氣的供給量。平時應注意對該電磁閥的清潔，視供給燃料的清潔度，一般每行駛5萬km清洗一次。清洗時，應拆除電磁閥線圈，取出閥芯閥座，并將他們浸泡在汽油中，再用干壓縮空氣吹干后使用。

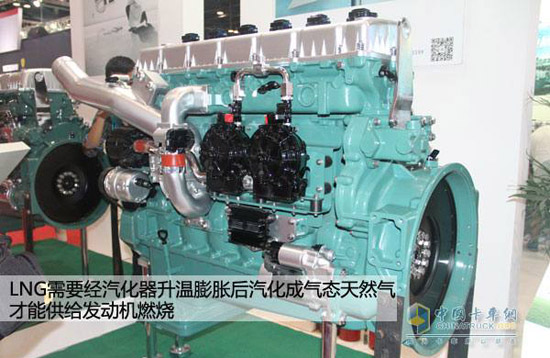

錫柴LNG國五發動機

四、電控調壓器（EPR閥）
電控調壓器是電子控制的壓力調節器，內部有控制芯片接受ECM的指令，根據發動機運行工況控制天然氣量及壓力，從而有效控制空燃比。電控調壓器內部有一個微處理器控制的高速電機，通過CAN總線接收ECM信息，保證天然氣壓力在0.55~1.35MPa之間。電控調壓器內有壓力傳感器用于測量調壓器出口和混合氣入口處的氣壓差，將電控調壓器的燃氣溫度控制在-40℃-105℃范圍內。

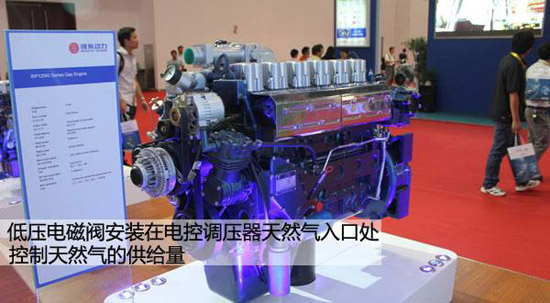

濰柴國五LNG發動機

五、混合器
混合器的作用是將增壓器中冷后的空氣與天然氣充分混合。氣態天然氣氣壓大于中冷后的空氣，按比例噴入與空氣混合，使燃燒更充分、柔和，可有效降低NOx的排放和排氣溫度�；旌蠚庀喈斢趩吸c噴射裝置，安裝在進氣道的喉管處，其內有一個被彈簧控制的膜片，可根據空氣的流入量，決定其內部膜片的開度，進而在發動機運轉工況下，混合器能精確控制空燃比。

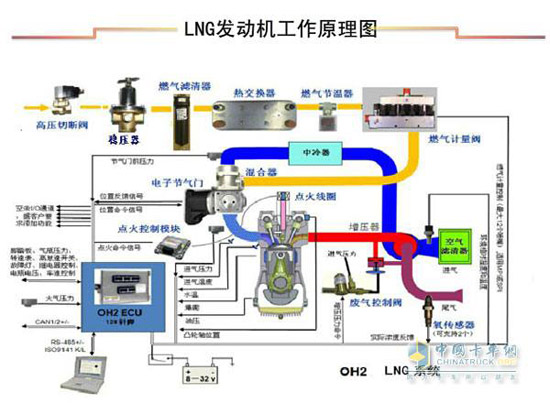

LNG發動機工作原理圖

六、電子控制節氣門
駕駛員通過油門踏板，將動力需求傳給ECM，ECM接收到油門踏板信號后，根據發動機運行工況控制電子節氣門的開度。通過控制電子節氣門蝶閥的開度，調節進入氣缸內混合氣量的多少，從而控制發動機的轉速和適應負荷變化。在安裝電子節氣門時，驅動電機軸線必須保持水平。
